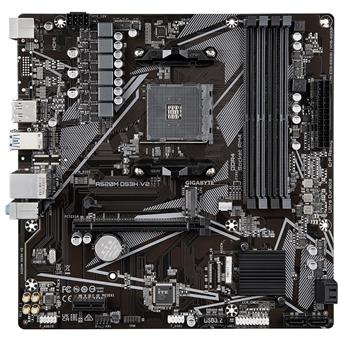

GIGABYTE A520M DS3H

GIGABYTE A520M DS3H V2 (rev.1.x)

Chipset:   AMD A520
Rozměrový formát:   Micro ATX (244x244mm)
Podpora pro procesory:   AMD Ryzen™ 5000 Series/Ryzen™ 5000 G-Series/Ryzen™ 4000 G-Series a Ryzen™ 3000 Series a Ryzen™ 3000 G-Series
Patice procesoru:   AM4

Paměť:

• 4x DIMM patice podporující až 128GB, DDR4 4733(OC)/4600(OC)/4400(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3733(OC)/3600(OC)/3466(OC)/3400(OC)/3200/2933/2667/2400/2133MT/s paměťové moduly
• dvoukanálová architektura paměti
• podpora paměťových modulů Extreme Memory Profile (XMP)

Grafické výstupy:

• 1x DisplayPort 1.4
• 1x HDMI® 2.1
• maximální sdílená paměť 16GB

Zvuková karta:   kodek Realtek 7.1 Surround Sound High Definition Audio CODEC

Ethernet:   Realtek® GbE LAN
WLAN + Bluetooth:   ne

Rozšiřující sloty:

• 1x PCI Express x16 (podporuje PCIe 3.0 x16)
• 1x PCI Express x1 (podporuje PCIe 3.0 x1)

RAID řadič:   podpora pro RAID 0/1/10

Úložný prostor:
celkem podporuje 1 slot M.2 a 4 porty SATA 6Gb/s

• 1x M.2, M key, typ 2280 (podpora SATA a PCIe 3.0 x4/x2)
• 4x port SATA 6Gb/s

USB:
Zadní USB (celkem 8 portů)

• 4x USB 3.2 Gen 1
• 4x USB 2.0/1.1

Přední USB (celkem 4 porty)

• 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
• 1x USB 2.0/1.1 header - podpora dalších 2 portů USB 2.0/1.1

Porty na zadním panelu:

• 1x PS/2 dělený pro klávesnici/myš
• 1x DisplayPort
• 1x HDMI
• 4x USB 3.2 Gen 1
• 4x USB 2.0/1.1
• 1x RJ-45
• 3x audio jack

Interní porty:
Napájení

• 1x 24-pin ATX hlavní napájecí konektor
• 1x 8-pin ATX 12V napájecí konektor

Související s ventilátorem a chlazením

• 1x CPU fan header
• 1x system fan header

Související s úložištěm

• 1x M.2 slot (Key M)
• 4x SATA 6Gb/s port

USB

• 1x USB 3.2 Gen 1 header
• 1x USB 2.0/1.1 header

Ostatní

• 1x front panel header
• 1x front panel audio header
• 1x Trusted Platform Module (TPM) header (2x 6pin, pouze pro modul GC-TPM2.0_S)
• 1x Clear CMOS jumper

BIOS:   1x 128Mb flash, AMI UEFI BIOS, PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
