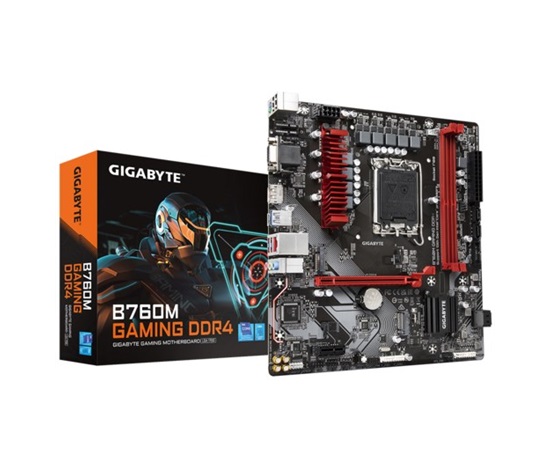

GIGABYTE B760M GAMING DDR4 (rev. 1.0)
Chipset: Intel® B760 Express
Rozměrový formát:
Micro ATX (244x225mm)
Podpora pro procesory:
13. a 12. generace Intel® Core™, Pentium® Gold a Celeron®
Patice procesoru:
LGA1700
Paměť:
- 2x DIMM patice podporující až 64GB, DDR4 5333(OC)/5133(OC)/5000(OC)/4933(OC)/4800(OC)/4700(OC)/4600(OC)/4500(OC)/4400(OC)/4300(OC)/4266(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3666(OC)/3600(OC)/3466(OC)/3400(OC)/3333(OC)/3300(OC)/3200/3000/2933/2800/2666/2400/2133MT/s
- dvoukanálová architektura paměti
- podpora paměťových modulů Extreme Memory Profile (XMP)
Grafické výstupy:
- 1x DisplayPort 1.2
- 1x HDMI® 2.0
- 1x D-Sub
Zvuková karta: kodek Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet:
Realtek® 2,5GbE LAN
WLAN + Bluetooth:
ne
Rozšiřující sloty:
- 1x PCI Express x16 s podporou PCIe 4.0 a běžícím na x16
- 1x PCI Express x1 podporuje PCIe 3.0 a běží na x1
Úložný prostor:
celkem podporuje 2 sloty M.2 a 4 porty SATA 6Gb/s
- 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2A_CPU)
- 1x M.2, M key, typ 2280 - podpora PCIe 4.0 x4/x2 SSD (M2P_SB)
- 4x port SATA 6Gb/s
RAID řadič: podpora RAID 0/1/5/10 pro úložná zařízení SATA
USB:
Zadní USB (celkem 6 portů)
- 1x USB typ-C® s podporou USB 3.2 Gen 1
- 3x USB 3.2 Gen 1
- 2x USB 2.0/1.1
Přední USB (celkem 6 portů)
- 1x USB 3.2 Gen 1 header - podpora dalších 2 portů USB 3.2 Gen 1
- 2x USB 2.0/1.1 header - podpora dalších 4 portů USB 2.0/1.1
Porty na zadním panelu:
- 1x USB typ-C® s podporou USB 3.2 Gen 1
- 3x USB 3.2 Gen 1
- 2x USB 2.0/1.1
- 1x DisplayPort
- 1x HDMI 2.0
- 1x D-Sub
- 1x RJ-45
- 3x audio jack
- 1x PS/2 pro klávesnici/myš
Interní porty:
Napájení
- 1x 24-pin ATX hlavní napájecí konektor
- 1x 8-pin ATX 12V napájecí konektor
Související s ventilátorem a chlazením
- 1x CPU fan header
- 3x system fan headers
Související s úložištěm
- 2x M.2 slot (Key M)
- 4x SATA 6Gb/s port
USB
- 1x USB 3.2 Gen 1 header
- 2x USB 2.0/1.1 header
Ostatní
- 1x adresovatelný LED strip header
- 1x RGB LED strip header
- 1x front panel header
- 1x front panel audio header
- 1x S/PDIF Out header
- 1x serial port header
- 1x Trusted Platform Module header (pouze pro modul GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0)
- 1x tlačítko Q-Flash Plus
- 1x reset jumper
- 1x Clear CMOS jumper
BIOS: 1x 128Mb flash, AMI UEFI BIOS
